  • Для создания системы автономной циркуляции теплых полов или радиаторного топления применяются модули, состоящие из насосно-смесительных узлов и коллекторных групп.

    Насосно-смесительные узлы предназначены для принудительной циркуляции, регулировки и поддержания заданной температуры теплоносителя в системах отопления. Коллекторные группы используются для распределения потока транспортируемой среды по потребителям. Они позволяют осуществлять регулировку и контроль потока теплоносителя отдельно в каждом циркуляционном контуре.

    Эффективность системы отопления, построенной на базе коллекторной группы с насосно-смесительным узлом, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором и подмесом тепловой энергии от высокотемпературного источника тепла первичного контура. Этот принцип позволяет значительно снизить температуру теплоносителя во вторичных контурах и сэкономить 10-20% тепловой энергии.
Коллектор латунный, в/н
Коллектор латунный, в/н
Артикул Размер Упаковка A B Вес, г Цена*
PF MF 262.2 ¾"x½"M (2) 80/4 91,5 38 225 753
PF MF 262.3 ¾"x½"M (3) 40/2 129,5 38 315 1041
PF MF 262.4 ¾"x½"M (4) 40/2 167,5 38 385 1262
PF MF 263.2 1"x½"M (2) 80/4 93 38 280 982
PF MF 263.3 1"x½"M (3) 40/2 131 38 370 1296
PF MF 263.4 1"x½"M (4) 40/2 169 38 470 1646

Количество боковых выходов: 2 — 4
Расстояние между осями боковых выходов: 38 мм
Номинальное давление PN: 16 бар
Температура рабочей среды: – 20°С + 110°С

Коллектор с шаровыми кранами, синие/красные ручки, в/н
Коллектор с шаровыми кранами, синие/красные ручки, в/н
Артикул Размер Упаковка A B Вес, г Цена*
PF MV 264.2 ¾"x½"M (2) 36/1 86 36 330 1194
PF MV 264.3 ¾"x½"M (3) 24/1 122 36 485 1654
PF MV 264.4 ¾"x½"M (4) 18/1 158 36 605 2193
PF MV 264.5 ¾"x½"M (5) 20/1 194 36 680 2580
PF MV 265.2 1"x½"M (2) 36/1 96 36 445 1608
PF MV 265.3 1"x½"M (3) 24/1 132 36 600 2168
PF MV 265.4 1"x½"M (4) 18/1 168 36 750 2710

Количество боковых выходов: 2 — 4
Расстояние между осями боковых выходов: 36 мм
Номинальное давление PN: 10 бар
Температура рабочей среды: – 20°С + 100°С

Коллектор с шаровыми кранами и цангами, синие/красные ручки, в/н
Коллектор с шаровыми кранами и цангами, синие/красные ручки, в/н
Артикул Размер Упаковка A B Вес, г Цена*
PF MVP 266.2 ¾"x16 (2) 36/1 86 36 410 1498
PF MVP 266.3 ¾"x16 (3) 24/1 122 36 585 2138
PF MVP 266.4 ¾"x16 (4) 18/1 158 36 770 2814
PF MVP 266.5 ¾"x16 (5) 20/1 194 36 950 3471
PF MVP 267.2 1"x16 (2) 24/1 96 36 510 1864
PF MVP 267.3 1"x16 (3) 10/1 132 36 715 2613
PF MVP 267.4 1"x16 (4) 10/1 168 36 910 3325

Количество боковых выходов: 2 — 5
Расстояние между осями боковых выходов: 36 мм
Номинальное давление PN: 10 бар
Температура рабочей среды: – 20°С + 100°С

Коллектор с регулировочными вентилями, в/н
Коллектор с регулировочными вентилями, в/н
Артикул Размер Упаковка A B Вес, г Цена*
PF MV 268.2 ¾"x½"M (2) 36/1 93 36 340 1258
PF MV 268.3 ¾"x½"M (3) 24/1 129 36 475 1757
PF MV 268.4 ¾"x½"M (4) 18/1 165 36 615 2275
PF MV 269.2 1"x½"M (2) 36/1 95 36 420 1553
PF MV 269.3 1"x½"M (3) 24/1 131 36 593 2193
PF MV 269.4 1"x½"M (4) 18/1 167 36 783 2896

Количество боковых выходов: 2 — 4
Расстояние между осями боковых выходов: 36 мм
Номинальное давление PN: 10 бар
Температура рабочей среды: – 20°С + 95°С

Коллектор с регулировочными вентилями и цангами, в/н
Коллектор с регулировочными вентилями и цангами, в/н
Артикул Размер Упаковка A B Вес, г Цена*
PF MVP 268.2C ¾"x16 (2) 36/1 93 36 425 1590
PF MVP 268.3C ¾"x16 (3) 24/1 129 36 600 2244
PF MVP 268.4C ¾"x16 (4) 18/1 165 36 785 2917
PF MVP 269.2C 1"x16 (2) 36/1 95 36 505 1833
PF MVP 269.3C 1"x16 (3) 24/1 131 36 725 2674
PF MVP 269.4C 1"x16 (4) 18/1 167 36 955 3514

Количество боковых выходов: 2 — 4
Расстояние между осями боковых выходов: 36 мм
Номинальное давление PN: 10 бар
Температура рабочей среды: – 20°С + 95°С

Коллектор хромированный с регулировочными вентилями и отводами под плоскую прокладку, в/н
Коллектор хромированный с регулировочными вентилями и отводами под плоскую прокладку, в/н
Артикул Размер Упаковка A B Вес, г Цена*
PF MV 275.2 ¾"x½"M (2) 40/1 107 45 420 1657
PF MV 275.3 ¾"x½"M (3) 20/1 152 45 600 2366
PF MV 275.4 ¾"x½"M (4) 20/1 197 45 750 2960

Количество боковых выходов: 2 — 4
Расстояние между осями боковых выходов: 45 мм
Номинальное давление PN: 10 бар
Температура рабочей среды: – 20°С + 95°С

* Рекомендованная розничная цена в руб. РФ
Заголовок модального окна modal_about
Рекламные материалы
Декларация соответсвия
Сертификат
3D-модель
Технический паспорт
Заголовок модального окна 3D_view
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

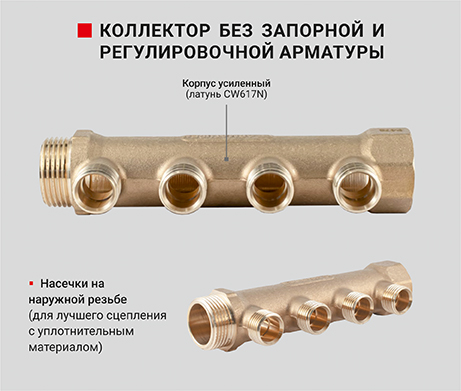

  • Коллектор без запорной и регулировочной арматуры - PF MF 262, 263

    Коллекторы распределительные PROFACTOR® используются в системах водоснабжения, водяного радиаторного или напольного отопления для распределения рабочей среды. Присоединение циркуляционных контуров осуществляется к боковым отводам с помощью резьбовых фитингов ½" или обжимных (цанговых) соединителей ½"/15 мм х 16. Присоединительная резьба: трубная цилиндрическая DIN ISO 228-1.

    ПРИНЦИП РАБОТЫ КОЛЛЕКТОРА БЕЗ ЗАПОРНОЙ
    И РЕГУЛИРОВОЧНОЙ АРМАТУРЫ PROFACTOR®

    Коллектор без запорной и регулировочной арматуры PF MF 262, 263 распределяет рабочую жидкость по потребителям, без возможности отключения отдельного контура. Для обеспечения возможности перекрытия потока рабочей среды в контурах потребления рекомендуется установка на отводы кранов специального назначения (кран шаровой «MINI»).

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    • Номинальный размер: DN20, DN25
    • Присоединение к трубопроводу: ВР/НР; ¾"; 1"
    • Количество боковых отводов: 2 – 3 – 4
    • Резьба боковых отводов: НР ½"
    • Расстояние между осями боковых отводов: 38 мм
    • Номинальное (условное) давление, PN: 16 бар
    • Минимальная температура рабочей среды: –20°C
    • Максимальная температура рабочей среды: 110°C

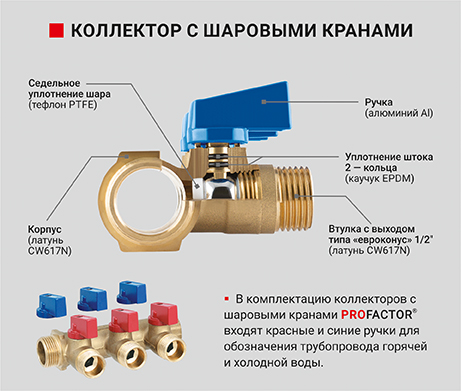

  • Коллектор со встроенными шаровыми кранами PF MV 264, 265; PF MVP 266, 267

    Коллекторы с шаровыми кранами PROFACTOR® используются в системах водоснабжения, водяного радиаторного или напольного отопления для распределения или отключения потока жидкости в системе. Присоединение контуров осуществляется к боковым отводам с помощью резьбовых фитингов ½" или обжимных (цанговых) соединителей ½"/15 мм х 16. Присоединительная резьба: трубная цилиндрическая DIN ISO 228-1.

    ПРИНЦИП РАБОТЫ КОЛЛЕКТОРА
    С ШАРОВЫМИ КРАНАМИ PROFACTOR®

    Коллектор со встроенными шаровыми кранами PF MV 264, 265; PF MVP 266, 267 распределяет воду по потребителям и позволяет отключать каждого из них в отдельности, но не предназначен для регулирования расхода рабочей среды в каждом отдельном контуре. Отключение конкретного потребителя происходит путём полного перекрытия потока с помощью шарового крана.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    • Номинальный размер: DN20, DN25
    • Присоединение к трубопроводу: ВР/НР; ¾"; 1"
    • Количество боковых отводов: 2 – 3 – 4 – 5
    • Резьба боковых отводов: НР ½"
    • Расстояние между осями боковых отводов: 36 мм
    • Номинальное (условное) давление, PN: 10 бар
    • Минимальная температура рабочей среды: –20°C
    • Максимальная температура рабочей среды: 100°C

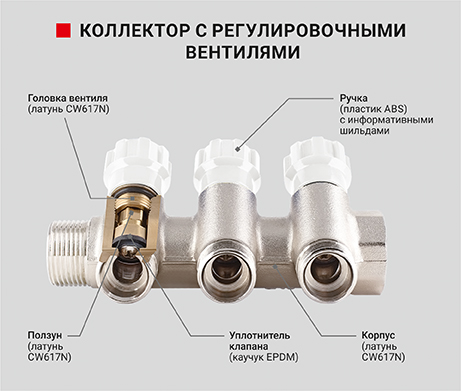

  • Коллектор со встроенными регулировочными вентилями PF MV 268, 269

    Коллекторы с регулировочными вентилями PROFACTOR® используются в системах водоснабжения, водяного радиаторного или напольного отопления для распределения и регулирования рабочей среды. Присоединение циркуляционных контуров осуществляется к боковым отводам с помощью резьбовых фитингов ½" или обжимных (цанговых) соединителей ½"/15 мм х 16. Присоединительная резьба: трубная цилиндрическая DIN ISO 228-1.

    ПРИНЦИП РАБОТЫ КОЛЛЕКТОРА
    С РЕГУЛИРОВОЧНЫМИ ВЕНТИЛЯМИ PROFACTOR®

    Коллектор со встроенными регулировочными вентилями PF MV 268, 269 распределяет рабочую жидкость по потребителям, а также имеет возможность отключения каждого из них и позволяет регулировать расход воды для каждого потребителя в отдельности.

    ОТЛИЧИТЕЛЬНЫЕ СОБЕННОСТИ КОЛЛЕКТОРА
    С РЕГУЛИРОВОЧНЫМИ ВЕНТИЛЯМИ PROFACTOR®

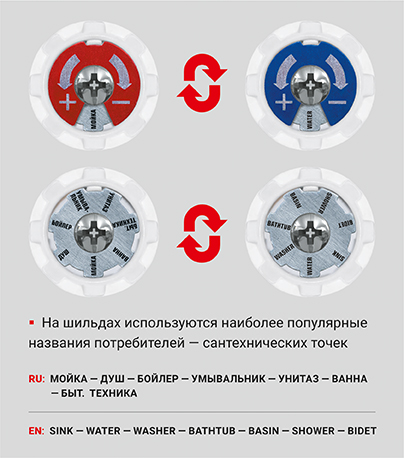

    Ручки коллекторов с регулировочными вентилями PF MV 268–269 комплектуются информативными шильдами, встроенными в ручку вентиля, на которых цветом обозначается горячая/холодная вода и названия потребителей. Шильда двухсторонняя красного/синего цвета, которую можно поменять местами. Информационная шильда содержит информацию на двух языках с каждой стороны и позволяет выбрать нужный тип потребителя.

    Ручки коллекторов с регулировочными вентилями PF MV 268–269
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    • Номинальный размер: DN20, DN25
    • Присоединение к трубопроводу: ВР/НР; ¾"; 1"
    • Количество боковых отводов: 2 – 3 – 4
    • Резьба боковых отводов: НР ½"
    • Расстояние между осями боковых отводов: 36 мм
    • Номинальное (условное) давление, PN: 10 бар
    • Минимальная температура рабочей среды: –20°C
    • Максимальная температура рабочей среды: 95°C

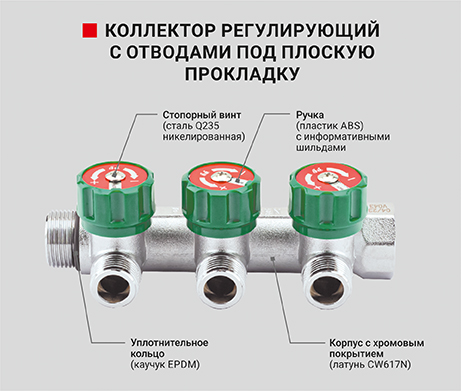

  • Коллектор регулирующий с отводами под плоскую прокладку PF MV 275

    Коллекторы регулирующие с отводами под плоскую прокладку PROFACTOR® используются в системах водоснабжения, водяного радиаторного или напольного отопления для распределения и регулирования рабочей среды в системе. Каждая труба системы водоснабжения, отопительной системы или тёплого пола подключается к отдельному отводу коллектора, что позволяет осуществлять регулировку и контроль потока жидкости индивидуально в каждом источнике потребления или циркуляционном контуре. Возможность плавной и точной регулировки повышает энергоэффективность системы отопления, обеспечивая экономию энергии и комфортный микроклимат в помещении.

    ПРИНЦИП РАБОТЫ КОЛЛЕКТОРА РЕГУЛИРУЮЩЕГО
    С ОТВОДАМИ ПОД ПЛОСКУЮ ПРОКЛАДКУ PROFACTOR®

    Коллектор регулирующий с отводами под плоскую прокладку PF MV 275.2—275.4 распределяет поток жидкости, а также имеет возможность отключения и регулирования каждой отдельной линии. Регулирование потока жидкости осуществляется вращением ручки вентиля до возможности его полного перекрытия (при вращении по часовой стрелке).

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    • Номинальный размер: DN20
    • Присоединение к трубопроводу: ВР/НР; ¾"
    • Количество боковых отводов: 2 – 3 – 4
    • Резьба боковых отводов: НР ½"
    • Расстояние между осями боковых отводов: 45 мм
    • Номинальное (условное) давление, PN: 10 бар
    • Минимальная температура рабочей среды: –20°C
    • Максимальная температура рабочей среды: 95°C

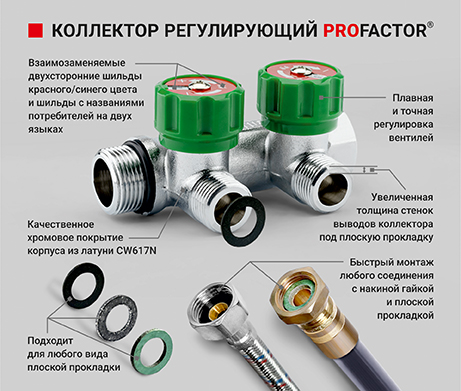

  • Коллектор регулирующий PROFACTOR
    ПРЕИМУЩЕСТВА КОЛЛЕКТОРА РЕГУЛИРУЮЩЕГО
    С ОТВОДАМИ ПОД ПЛОСКУЮ ПРОКЛАДКУ PROFACTOR®

    Надёжность и долговечность: высокотехнологичное производство коллекторов PROFACTOR® с применением высококачественных материалов и многоуровневой системы контроля качества позволяет гарантировать их максимальную надёжность и длительный срок эксплуатации

    Устойчивость к воздействиям внешней среды и экологичность: производство коллекторов осуществляется методом горячей ковки из латуни CW617N по DIN EN 12165 с последующим хромированием корпуса

    Высокая эффективность: применение коллектора с регулировочными вентилями позволяет регулировать расход рабочей среды по потребителям, а также отключать отдельного потребителя системы без перекрытия основного потока

    Быстрый монтаж и максимальная герметичность: отводы коллектора имеют увеличенную толщину, позволяющие осуществлять быстрый монтаж любых фитингов с плоской прокладкой, не заминая её и обеспечивая мгновенную герметизацию соединения

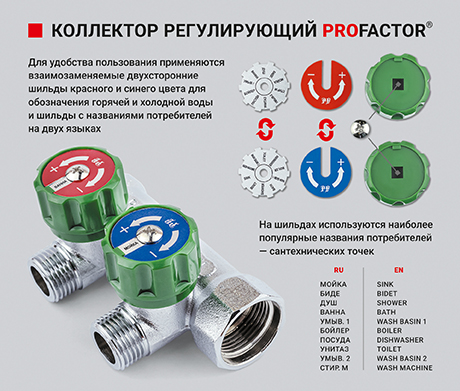

    Удобно и понятно: в ручки вентилей встроены информативные шильды, на которых цветом обозначается горячая/холодная вода и названия потребителей (сантехнических точек)

    Лучшее решение для систем с лучевой разводкой: плавная и точная регулировка потока воды на каждый потребитель

    Усиленная конфигурация корпуса гарантирует его прочность при монтаже и эксплуатации

    Допускается установка коллектора в любом монтажном положении

    Двойное уплотнение штока (кольца из EPDM)

    Средний срок службы — 15 лет

    Гарантийный срок — 2 года

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    • Номинальный размер: DN20
    • Присоединение к трубопроводу: ВР/НР; ¾"
    • Количество боковых отводов: 2 – 3 – 4
    • Резьба боковых отводов: НР ½"
    • Расстояние между осями боковых отводов: 45 мм
    • Номинальное (условное) давление, PN: 10 бар
    • Минимальная температура рабочей среды: –20°C
    • Максимальная температура рабочей среды: 95°C

  • Коллектор регулирующий PROFACTOR
    ОСНОВНЫЕ ФАКТОРЫ ВЫБОРА
    КОЛЛЕКТОРА РЕГУЛИРУЮЩЕГО PROFACTOR®

    Коллекторы PROFACTOR® имеют ряд преимуществ, которые делают их выбор лучшим решением при создании систем отопления и водоснабжения:

    Надёжность и долговечность — высокий уровень производства и качества материалов.

    Увеличеннный ресурс — усиленный корпус и качественное покрытие.

    Удобный монтаж и эксплуатация — увеличенное расстояние между отводами 45 мм.

    Простота подключения и герметичность присоединений — отводы под плоскую прокладку.

    Минимальный шум и вибрации — благодаря специальной конструкции корпуса коллектора, что способствует созданию более комфортной атмосферы в жилых помещениях.

    Экологичность — материал корпуса их CW617N с последующим хромированием, подходит для питьевой воды.

    Экономия энергоресурсов — сокращение расходов на энергоносители за счёт точной регулировки системы.

    Гарантия качества — репутация бренда, гарантия производителя.

    Выбирая коллекторы PROFACTOR®, вы получаете высокое качество, удобный монтаж, эксплуатацию и экономию энергоресурсов.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    • Номинальный размер: DN20
    • Присоединение к трубопроводу: ВР/НР; ¾"
    • Количество боковых отводов: 2 – 3 – 4
    • Резьба боковых отводов: НР ½"
    • Расстояние между осями боковых отводов: 45 мм
    • Номинальное (условное) давление, PN: 10 бар
    • Минимальная температура рабочей среды: –20°C
    • Максимальная температура рабочей среды: 95°C
