Вентили радиаторные регулировочные PROFACTOR^® предназначены для подключения отопительных приборов и плавного ручного регулирования теплового режима в помещении за счёт изменения расхода теплоносителя через радиатор.

Принцип действия запорно-регулировочного вентиля с конусным затвором основан на перекрытии потока с помощью запорного элемента конусного типа. В крайнем нижнем положении запорный элемент плотно садится на латунную поверхность внутри корпуса вентиля, закрывая пропускное отверстие. Герметичное перекрытие потока вентилем происходит по типу «металл–металл» и достигается высокоточной обработкой запорного элемента конусного типа.

• Номинальный размер: DN15, DN20
• Присоединение к трубопроводу: ВР 1/2"; 3/4" трубная цилиндрическая (G)
• Присоединение к радиатору: НР 1/2"; 3/4" трубная цилиндрическая (G) с кольцевым уплотнением или трубная коническая (R)
• Максимальное рабочее давление: 16 бар
• Температура рабочей среды: от –20°С до +120°С

Вентили радиаторные регулировочные PROFACTOR^® предназначены для подключения отопительных приборов и плавного ручного регулирования теплового режима в помещении за счёт изменения расхода теплоносителя через радиатор.

Основой принципа действия запорно-регулировочного вентиля с седельным затвором является перекрытие потока рабочей парой запорный элемент — седло. Запорным элементом в данном случае выступает ползунок, нижняя часть которого выполнена в форме диска. Герметичное перекрытие потока вентилем достигается с помощью использования уплотнителя клапана, выполненного из EPDM (этилен-пропиленовый каучук). При вращении регулировочной ручки против часовой стрелки вентиль открывается, по часовой — закрывается.

• Номинальный размер: DN15, DN20
• Присоединение к трубопроводу: ВР 1/2"; 3/4" трубная цилиндрическая (G)
• Присоединение к радиатору: НР 1/2"; 3/4" трубная цилиндрическая (G) с кольцевым уплотнением или трубная коническая (R)
• Максимальное рабочее давление: 16 бар
• Температура рабочей среды: от –20°С до +120°С

Термостатические клапаны PROFACTOR^® предназначены для подключения отопительных приборов и плавного регулирования теплового режима в помещении за счёт изменения расхода теплоносителя в отопительных системах. Они устанавливаются на подводящий трубопровод к радиатору в однотрубных и двухтрубных системах отопления.

Применение термостатических клапанов позволяет уменьшить потребление тепловой энергии. Монтаж термостатических клапанов рекомендуется осуществлять в паре с настроечными клапанами марки PROFACTOR^®, имеющими аналогичные линейные размеры.

• Номинальный размер: DN15 – DN20
• Присоединительная резьба G/R: 1/2" – 3/4"
• Резьба для установки термоголовки: М30х1,5
• Максимальное рабочее давление: 10 бар
• Максимальный перепад давления: 1 бар
• Максимальная температура рабочей среды: 120°С

Термостатические клапаны PROFACTOR^® предназначены для подключения отопительных приборов и плавного регулирования теплового режима в помещении за счёт изменения расхода теплоносителя в отопительных системах. Они устанавливаются на подводящий трубопровод к радиатору в однотрубных и двухтрубных системах отопления.

Применение термостатических клапанов позволяет уменьшить потребление тепловой энергии. Преимуществом данного клапана является отсутствие необходимости установки настроечного клапана в паре с термостатическим клапаном PROFACTOR^®.

• Номинальный размер: DN15 – DN20
• Присоединительная резьба G/R: 1/2" – 3/4"
• Резьба для установки термоголовки: М30х1,5
• Максимальное рабочее давление: 10 бар
• Максимальный перепад давления: 1 бар
• Максимальная температура рабочей среды: 100°С

Внутри корпуса термостатического клапана с преднастройкой расположена настроечная втулка с шестью вырезами, задающими точную величину напора потока теплоносителя. Требуемый максимальный напор потока задаётся путём вращения настроечного колпачка, вместе с которым вращается и настроечная втулка, устанавливающаяся в нужное положение.

Для предварительной настройки максимального расхода теплоносителя на клапане нужно: вращая шестигранный настроечный колпачок (A), совместить находящуюся на нём метку (B) с одной из шести позиций, указанных на корпусе клапана.

• Номинальный размер: DN15 – DN20
• Присоединительная резьба G/R: 1/2" – 3/4"
• Резьба для установки термоголовки: М30х1,5
• Максимальное рабочее давление: 10 бар
• Максимальный перепад давления: 1 бар
• Максимальная температура рабочей среды: 100°С

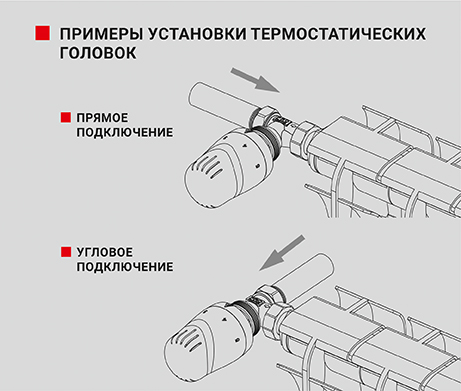

Термостатические головки PROFACTOR^® предназначены для автоматического регулирования расхода теплоносителя через отопительный прибор и поддержания постоянного уровня температуры окружающей среды в отдельном помещении, заданного пользователем.

Термостатические головки устанавливаются на соответствующие термостатические клапаны и не требуют какого-либо источника энергии. Все термостатические головки соответствуют требованиям стандартов DIN V 4701-10-2003. Они совместимы с термостатическими клапанами PROFACTOR^® и многими другими термостатическими клапанами, соответствующими стандарту DIN EN 215.

• Присоединительная резьба: М30х1,5
• Допустимая температура окруж. среды: от 0°С до +60°С
• Допустимая относ. влажность воздуха: от 30% до 85%
• Диапазон настройки температуры: от +6°С до +28°С
• Максимальная температура теплоносителя: 100°С
• Максимальное давление в системе отопления: 10 бар
• Максимальный перепад давления на клапане: 1 бар

Основным устройством термостатического элемента является сильфон, обеспечивающий пропорциональное регулирование. Камера термостата воспринимает изменение температуры окружающей её среды. При повышении температуры воздуха вокруг термостатической камеры жидкость в ней расширяется, давление внутри увеличивается и воздействует на сильфон, сжимая его. Сжимаясь, сильфон толкает шток вместе с демпферной камерой вниз, преодолевая сопротивление рабочей пружины и пружины термостатического клапана, на котором установлена термоголовка, тем самым уменьшая подачу теплоносителя в прибор отопления. Маховик позволяет производить предварительную настройку температуры.

• Присоединительная резьба: М30х1,5
• Допустимая температура окруж. среды: от 0°С до +60°С
• Допустимая относ. влажность воздуха: от 30% до 85%
• Диапазон настройки температуры: от +6°С до +28°С
• Максимальная температура теплоносителя: 100°С
• Максимальное давление в системе отопления: 10 бар
• Максимальный перепад давления на клапане: 1 бар

Комплекты термостатического оборудования PROFACTOR^® служат для подключения отопительных приборов и регулирования расхода теплоносителя через них в однотрубных и двухтрубных системах отопления.

Термостатические клапаны (устанавливаются на входе теплоносителя в радиатор и служат для плавного регулирования теплового режима в помещении)

Настроечные клапаны (устанавливаются на выходе теплоносителя из радиатора и используются для первичной балансировки системы отопления)

Термостатические головки (устанавливаются на термостатические клапаны и служат для автоматизации регулировки температуры в помещении).

Если в состав комплекта входит термостатический клапан с преднастройкой, то настроечный клапан в таком комплекте отсутствует, т.к. функция предварительной настройки позволяет обойтись без настроечного клапана на выходе из радиатора.
